材 質：采用UL認可之尼龍66。密封件：丁晴橡膠（NBR）,耐候橡膠（EPDM）。防護等級：IP68
工作溫度： 靜態-40℃至100℃，瞬時耐熱至120℃，動態-20℃至80℃，瞬間耐熱至100℃。

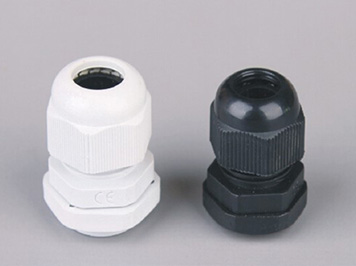

顏色種類：黑色（RAL9005）、淺灰（RAL7035）,特殊顏色可定做。
特 點：本產品采外迫方式迫緊，徒手操作即可牢牢夾緊，省力、簡捷。
應用范圍：可廣泛應用于各種配電盤、機械控制箱、數字顯示板、電信及網絡通訊、LED照明設備、等電器制品的電線電纜固定之用。

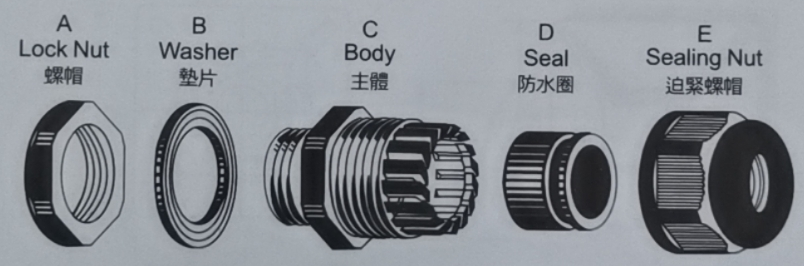

使用方法：先將本體置于基板上，以螺帽固定之，再將電線套入夾緊圈，最后以迫緊頭將其迫緊固定，并達到防水、防塵之功能。

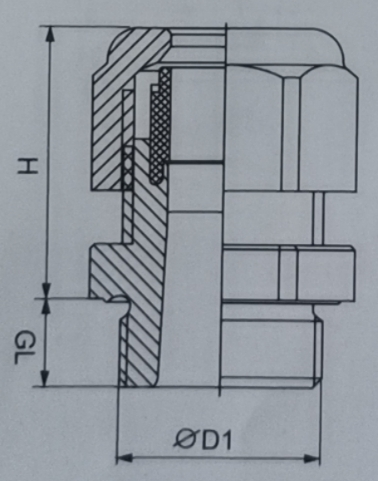

型號 | 適用電纜 (mm) | 螺紋長度 (mm) | 高度 (mm) | 扳手直徑 (mm) | 包裝單位 PCS/Bag |
? | GL | H | D1 | ||
PG 7 | 3-6.5 | 21.0 | 8.0 | 15.0 | 50 |
PG 7 | 2-5 | 21.0 | 8.0 | 15.0 | |
PG 9 | 4-8 | 21.0 | 8.0 | 19.0 | |
PG 9 | 2-6 | 22.0 | 8.0 | 19.0 | |
PG 11 | 5-10 | 25.0 | 8.0 | 22.0 | |
PG 11 | 3-7 | 25.0 | 8.0 | 22.0 | |
PG 13.5 | 6-12 | 27.0 | 9.0 | 24.0 | |
PG 13.5 | 5-9 | 27.0 | 9.0 | 24.0 | |
PG 16 | 10-14 | 28.0 | 10.0 | 27.0 | |
PG 16 | 7-12 | 28.0 | 10.0 | 27.0 | |
PG 21 | 13-18 | 31.0 | 11.0 | 33.0 | 50 |
PG 21 | 9-16 | 31.0 | 11.0 | 33.0 | |
PG 29 | 18-25 | 39.0 | 11.0 | 42.0 | 25 |
PG 29 | 13-20 | 39.0 | 11.0 | 42.0 | |
PG 36 | 22-32 | 48.0 | 13.0 | 53.0 | 10 |
PG 36 | 20-26 | 48.0 | 13.0 | 53.0 | |
PG 42 | 32-38 | 49.0 | 13.0 | 60.0 | |
PG 42 | 25-31 | 49.0 | 13.0 | 60.0 | |
PG 48 | 37-44 | 49.0 | 14.0 | 65.0 | |
PG 48 | 29-35 | 49.0 | 14.0 | 65.0 |
