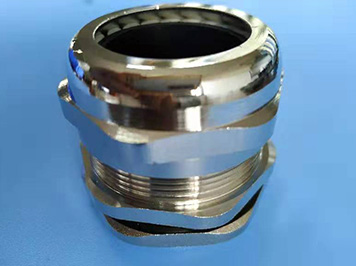

材 質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料(PA)制成，密封件和O型密封圈均采用丁腈橡膠(NBR)制成。
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證。
工作溫度： 靜態：-40℃到100℃，短時間達120℃；動態：-20℃到80℃，短時間達100℃。
特 點：特殊夾緊爪與夾緊圈之設計，夾緊電纜范圍大，抗拉力特強并具保護電纜作用，可防水、防塵、及一般溶劑。
使用方法：金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

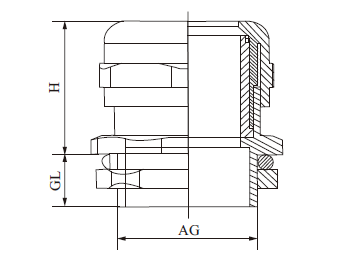

編 號 | 適用電纜 (mm) | 螺紋外徑 (mm) | 機板口徑 (mm) | 螺紋長度 (mm) | 接合長度 (mm) | 扳手直徑 (mm) |
GL | H | |||||
M8×1 | 2-5.5 | 8 | 8-8.2 | 5 | 16 | 12 |
M10×1 | 3-6 | 10 | 10-10.2 | 7 | 19 | 14 |
M12×1.5 | 3-6.5 | 12 | 12-12.2 | 7 | 19 | 14 |
M14×1.5 | 4-8 | 14 | 14-14.2 | 7 | 19 | 17 |
M16×1.5 | 4-8 | 16 | 16-16.2 | 8 | 20 | 18 |
M18×1.5 | 5-10 | 18 | 18-18.2 | 8 | 21 | 20 |
M20×1.5 | 6-12 | 20 | 20-20.2 | 8 | 22 | 22 |
M22×1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 |
M24×1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 |
M25×1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
M27×1.5 | 13-18 | 27 | 27-27.2 | 9 | 27 | 30 |
M28×1.5 | 13-18 | 28 | 28-28.2 | 9 | 27 | 30 |
M30×1.5 | 13-18 | 30 | 30-30.2 | 9 | 29 | 30/32 |
M32×1.5 | 15-22 | 32 | 32-32.2 | 10 | 29 | 35 |
M36×1.5 | 18-25 | 36 | 36-35.2 | 10 | 31 | 40 |
M40×1.5 | 18-25 | 40 | 40-40.2 | 11 | 31 | 40/45 |
M42×1.5 | 22-30 | 42 | 42-42.2 | 11 | 35 | 45 |
M48×1.5 | 25-33 | 48 | 48-48.2 | 11 | 37 | 50/52 |
M50×1.5 | 32-38 | 50 | 50-50.2 | 12 | 37 | 50/52 |
M54×1.5 | 32-38 | 54 | 54-54.2 | 12 | 38 | 57 |
M60×1.5 | 37-44 | 60 | 60-60.2 | 13 | 38 | 64 |
M63×1.5 | 37-44 | 63 | 63-63.2 | 13 | 38 | 64/68 |
